MOOG伺服阀G631-3005B特点：

干式力矩马达和2级液压放大器结构

先导级为低摩擦双喷嘴挡板阀

阀芯驱动力大

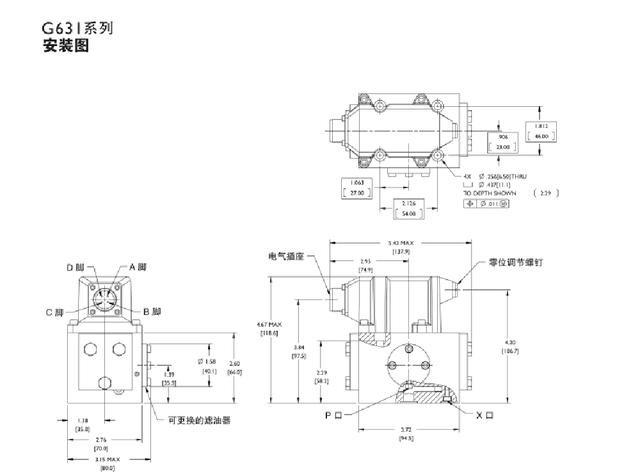

安装尺寸符合ISO4401标准（外控口不符合ISO4401标准）

坚固耐用的长寿命设计

高分辨率、低滞后

所有数据均为出厂调整后

先导阀可使用第5口单独控制

先导阀碟形滤油器可现场更换

MOOG伺服阀G631-3005B原理：

MOOG伺服阀由永磁力矩马达、喷嘴、挡板、阀芯、阀套、控制腔组成。如果输入线圈连接到电流伺服阀，挡板将向右移动。这增强了右喷嘴的节流效果，降低了流速，并增加了右背压。同时，挤压效果降低。左侧喷嘴上的压力将降低，流速将增加。阀芯两端受力不平衡，阀芯向左移动。高压油从S流向C2并被送到负载。道路回油通过回油口经C1流入油箱。如果输入电流反向，流量也会反向。

当伺服阀向力矩马达线圈输入电流指令信号时，产生作用在衔铁两端的电磁力，衔铁带动弹簧管的挡板使其偏转。挡板的偏转减少了特定喷嘴的流量，从而改变了与该喷嘴接触的阀芯一侧的压力，推动阀芯并将其移动到一侧。阀芯的位移打开润滑口（P）和控制油口之间的通道，连接回油口（T）和其他控制油口之间的油道。同时，阀芯的位移在弹簧杆上产生一个力，在衔铁挡板组件中产生一个恢复力矩。当作用在电枢挡板上的力矩和复位力矩被力矩马达的电磁力平衡后，挡板回到零位，滑阀芯保持这个平衡的开启位置，直到有输入信号。

MOOG伺服阀G631-3005B：

G761系列常用于钢厂和试验机，可作为三通和四通阀的流量控制阀，与四通阀配合使用，提高控制性能。本系列阀门为高性能2极电液伺服阀，额定压降7Mpa，额定流量4L/min-63L/min。

该阀的先导级是一个对称的双喷嘴挡板阀，由干式力矩马达的双气隙驱动。输出级是一个四通滑阀。阀芯位置由悬臂弹簧杆机械反馈。该系列阀门结构简单坚固，运行可靠，使用寿命长。
